電動襯氟球閥
- 閥門型號：Q941F46
- 通徑規格：DN15-DN300
- 結構形式：O型、V型
- 閥體材質：碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16
- 適用溫度：-29～+180℃
- 應用范圍：腐蝕性介質以及強酸強堿流體等
- 產品特點：密封性能好，耐腐蝕性強，流通能力大，使用穩定可靠
電動襯氟球閥簡介：
電動襯氟球閥（耐腐蝕電動球閥）采用全氟塑料襯里工藝，由襯氟球閥與電動執行器組合而成，具有極高的化學穩定性，適用于任何強腐蝕性化學介質。由于Q941F46電動球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性，在各種酸、堿、鹽類等強腐蝕性介質中作開關或調節之用。

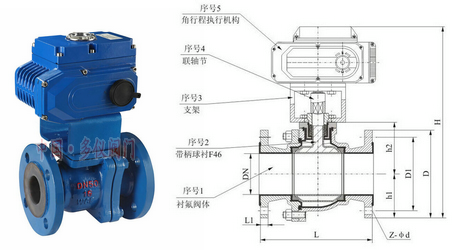

電動襯氟球閥結構圖
電動襯氟球閥技術參數：
|
公稱通徑
|
DN15～DN300(mm)
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
連接形式
|
法蘭
|
|
密封形式
|
O型、V型球型閥芯
|
|
電源電壓
|
AC220V、AC380V、DC24（其他可定制））
|
|
適用介質
|
任何腐蝕性化學介質
|
|
閥體形式
|
直通式
|
|
閥體材質
|
碳鋼WCB、不銹鋼304、316、316L等、316L
|
|
密封材質
|
全襯氟
|
|
泄露量Q
|
零泄漏
|
|
適用溫度
|
-29～+180℃
|
|
驅動形式
|
電動控制，可選防爆執行器，可帶手動裝置
|
|
控制方式
|
普通開關型、智能調節(4～20mA)
|
電動襯氟球閥優點：
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力強，流量特性好。
電動襯氟球閥零件材料：
|
零件名稱
|
材料
|
|
閥體閥蓋
|
WCB+F46
|
304(CF8)+F46
|
316(CF8M)+F46
|
316L(CF3M)+F46
|
|
球體
|
2Cr13+氮化處理+46
|
304+46
|
316+46
|
316L+46
|
|
閥桿
|
2Cr13+46
|
304+46
|
316+46
|
316L+46
|
|
密封圈
|
PTFE、碳素纖維＋PTFE
|
|
密封填料
|
聚四氟乙烯填料
|
電動襯氟球閥使用說明：
（1）使用的介質溫度不能超過150℃ (介質溫度短時間可到150℃，長時間的使用溫度應在120℃左右)，否則，閥門的各部件襯的F46易軟化、變形，致使閥門關不死、泄漏量大。
（2）如遇到用戶使用的介質溫度，短時間溫度在180℃以下，長時間溫度在150℃以下，可選用另一種氟塑料一PFA，但襯PFA氟塑料的價格較貴，在配套時應事先詢價。
（3）不要有負壓，電動襯氟球閥應避免使用的管道內有負壓，如有負壓，易造成閥門內腔的襯氟塑層被吸出(鼓出)、脫殼，導致閥門開啟、關閉發生故障。
