電動三偏心蝶閥
- 閥門型號：D943H，D973H，D943F，D973F
- 通徑規格：DN50～DN1200
- 結構形式：硬密封、軟密封
- 閥體材質：碳鋼WCB、不銹鋼304、316、316L
- 公稱壓力：PN10、PN16、PN25、PN40
- 適用溫度：-40℃～550℃
- 應用范圍：燃?xì)狻⑺怏w、油品及腐蝕性介質
- 產品特點：壽命長，啟閉無摩擦，使用范圍廣，可用于高溫高壓
電動三偏心蝶閥概述：
電動三偏心蝶閥采用三維偏心結構，具有適用性強、扭矩力小、摩擦少、密封性能好等優點，主要由法蘭或?qū)A式三偏心蝶閥與電動執行器連接組成。電動三偏心蝶閥開啟時，碟板即刻分離閥座密封面，減少了與密封面相互之間的摩擦和干涉，大大提升了蝶閥的使用壽命。且電動三偏心蝶閥碟板及閥座密封面均采用硬質材質制成，從而使蝶閥的防腐蝕性、耐溫性、耐壓性以及耐磨性得到了可靠的保證，屬于節能型電動蝶閥。

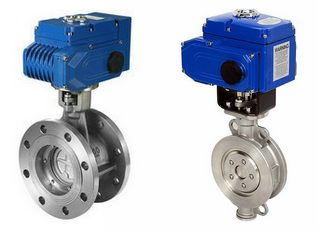

電動法蘭三偏心蝶閥 電動對夾式三偏心蝶閥
電動三偏心蝶閥應用：
電動三偏心蝶閥具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，都具有優良的密封性能，并且在一些高溫、高壓、強腐蝕等領域也被廣泛應用，主要用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
電動三偏心蝶閥性能特點：
1．有電動對夾式三偏心蝶閥和電動法蘭三偏心蝶閥，滿足不同連接方式的管道中。
2．密封性能可靠，使用壽命長，采用三維偏心結構，蝶閥啟閉時與閥體之間存在很小的摩擦。
3．采用不同閥體材質和密封圈，可適用不同溫度、壓力等級，耐腐蝕等各種介質；
4．三偏心結構，具有越關越緊的密封功能，操作靈活,不受介質壓力的高、低影響。
5．電動三偏心蝶閥可調節蝶板密封圈向閥座靠近，恢復原有密封性能，大大提高了使用壽命。電動三偏心蝶閥外形結構：

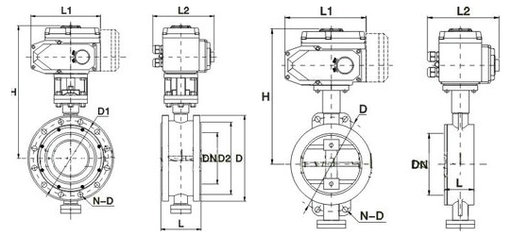

電動法蘭三偏心蝶閥結構圖 電動對夾式三偏心蝶閥結構圖
電動三偏心蝶閥參數指導：| 公稱通徑 | DN50～DN1200(mm) |
|
|
| 公稱壓力 | PN1.0、1.6、2.5、4.0MPa |
|
|
| 連接形式 | 對夾式、法蘭式 |
|
|
| 密封形式 | 金屬硬密封、軟密封 |
|
|
| 電源電壓 | AC220V、AC380V、DC24（其他定制等） |
|
|
| 動作范圍 | 0～90度 |
|
|
| 防護等級 | IP65/67 |
|
|
| 閥體材質 | 碳鋼、不銹鋼304、316、316L等 |
|
|
| 閥板材質 | 碳鋼、不銹鋼304、316、316L等 |
|
|
| 適用范圍 | 水、蒸汽、環保處理、腐蝕性介質等 |
|
|
| 適用溫度 | -40℃～550℃ |
|
|
| 執行機構 | 可選防爆型，可配手動裝置 |
| 控制方式 | 普通開關型、智能調節 |
電動三偏心蝶閥結構原理：

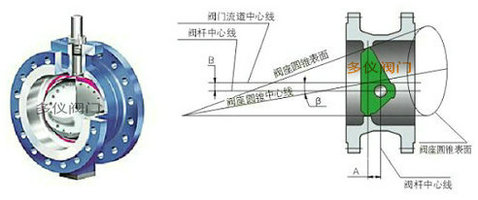

電動三偏心蝶閥原理結構圖
1．偏離管道中 2．偏離密封面中心 3．傾斜的錐形
在雙偏心蝶閥的基礎上，將閥座密封面的中心與閥門中心線形成一個角偏心（角度β），使得蝶板在開啟過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊閥座封面。這一獨特的偏心組合，充分利用凸輪效應，徹底消除了閥門啟閉時蝶閥密封副兩密封面之間的機械磨損和擦傷，去除了磨損和泄露的可能性。變擠壓密封為扭矩密封，通過調整外加驅動力矩，實現其密封比壓的調整，使三偏心結構密封蝶閥的密封性能和使壽命得到很大提高。
