電動焊接閘閥
- 閥門型號：Z961Y，Z961H
- 通徑規格：DN50～DN600
- 結構形式：焊接
- 閥體材質：WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
- 公稱壓力：PN16、PN25、PN40、PN64、PN250
- 適用溫度：-40℃～550℃
- 應用范圍：水、油品、蒸汽，電站，電廠
- 產品特點：密封性能好，良好的抗腐蝕性和抗擦傷性
電動焊接閘閥簡介：
電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成，支管兩端為焊接的結構，中部采用無閥蓋壓力自緊式，通過電動裝置電源驅動使閥桿做升降運動，從控制閘閥的啟閉。電動焊接閘閥主要用于水、蒸汽、油品、過熱蒸汽管道等高溫高壓場合使用，壓力一般在PN25.0MPa以內。具有耐磨、耐高溫、抗腐蝕等優點，既能就地操作，也可以進行遠距離控制。
|
電動焊接閘閥優點：
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、焊接電動閘閥設計制造按JB/T3595等標準，可與國產設備配套使用。
3、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
|

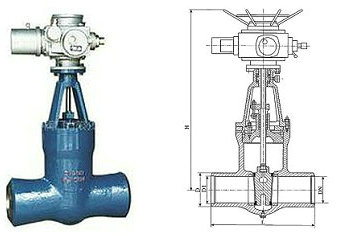

電動焊接閘閥結構圖 |
電動焊接閘閥技術參數：
|
公稱通徑 |
DN50～DN600 |
|
公稱壓力 |
PN1.6-25.0Mpa |
|
連接方式 |
焊接，對焊式 |
|
控制方式 |
電動控制（電源驅動） |
|
溫度范圍 |
-29℃～570℃ |
|
電源電壓 |
交流380V（或220V），50Hz（可定制60Hz） |
|
閥體材質 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
適用介質 |
水、油品、蒸汽 |
電動焊接閘閥安裝與維護：
1、 本閘閥與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。
2、 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。
3、 閘閥在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。
4、 閥門在使用過程中，如因易損件而泄漏，應及時更換。
5、 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。
6、 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
