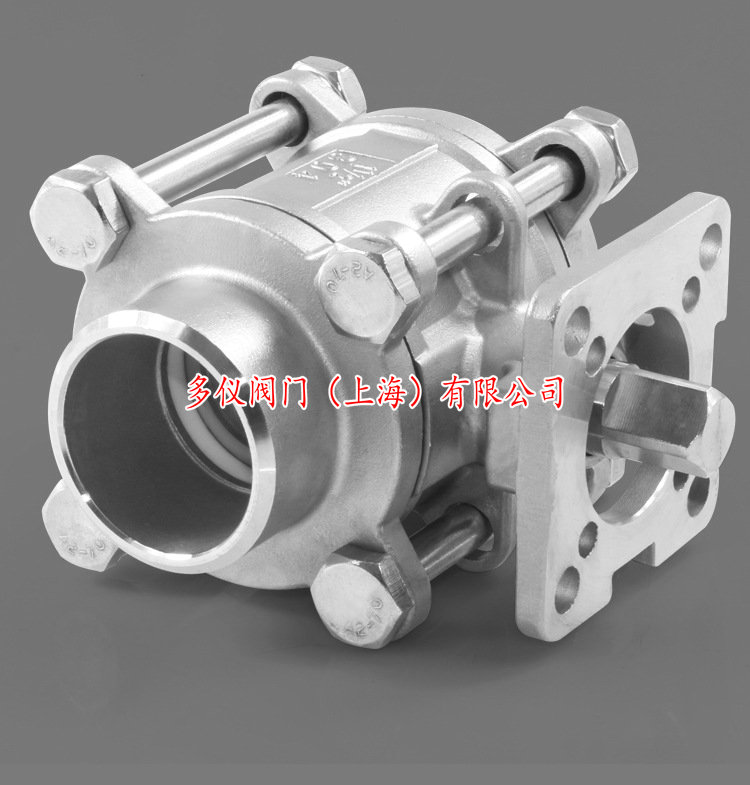

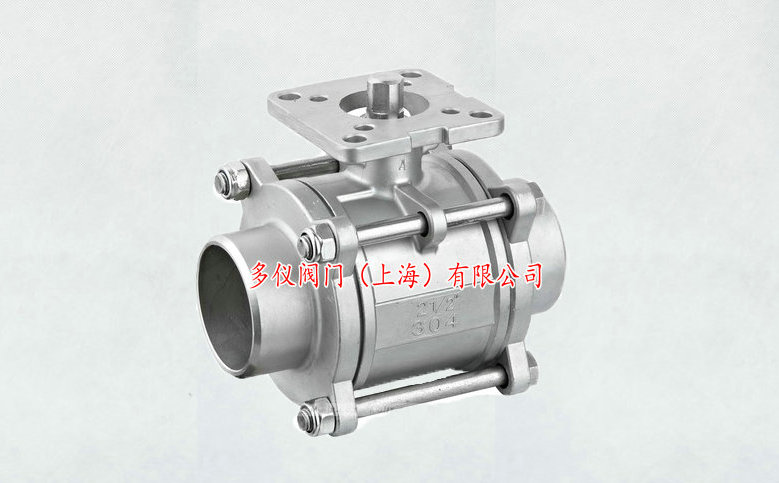

Q61F-16P/R三片式焊接球閥_高平臺對焊球閥

時間：2019-06-20 16:08:24 來源：多儀閥門點擊：0次

三片式高平臺焊接（對焊）球閥是球閥結構中特別常見的一種，閥體分為三部分，左右為副閥體，中間為主閥體。主副閥體通過螺栓連接起來，安裝和拆卸比較方便。高平臺焊接球閥按照ISO5211標準，采用高平臺球閥結構，可方便與氣動執行器或電動執行器連接組成，具有結構緊湊，使用可靠等特點。

三片式焊接球閥由于便于拆分，固使用普遍，在左右副閥體焊接完畢后，可以方便更換閥座密封圈，在開關比較頻繁，磨損較快的工況可以優先選用三片式球閥。適用于PN1.0～6.4MPa，工作溫度-29～3000℃的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、燃?xì)狻⒄羝?、油品、硝酸、醋酸等多種介質。

1．流體阻力小，其阻力系數與同長度的管段相等。2、結構簡單、體積小、重量輕。3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

三片式高平臺焊接（對焊）球閥技術參數：

閥門材質：CF8、CF8M、CF3、CF3M、雙相鋼2205等
密封材質：PTFE/PPL/PEEK/TFM4215/金屬噴涂
閥門通徑：DN8-DN100
壓力范圍：PN10-PN64；150/300/600/；10K/20K/30K
制造工藝：硅溶膠精密鑄造，數控精車
適用介質：水、油、氣及某些腐蝕性液體

工作溫度：-20℃ ~200℃ (-4℉~392℉)
連接方式：螺紋/承插/對焊/快裝等
可選配置：手動/氣動/電動

設計特點：
ISO 5211 直接安裝平臺
防靜電裝置、閥桿防脫設計、鎖緊裝置可用
硅溶膠熔模鑄造工藝、鋼球有壓力平衡孔、全通經

三片式高平臺焊接（對焊）球閥主要尺寸單位：mm

SIZE	1/4″	3/8″	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	900	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
重量WT（g）	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
